手拉葫蘆的傳動原理
發布時間：2020-09-07 17:16:38?????來源：法蘭泰克

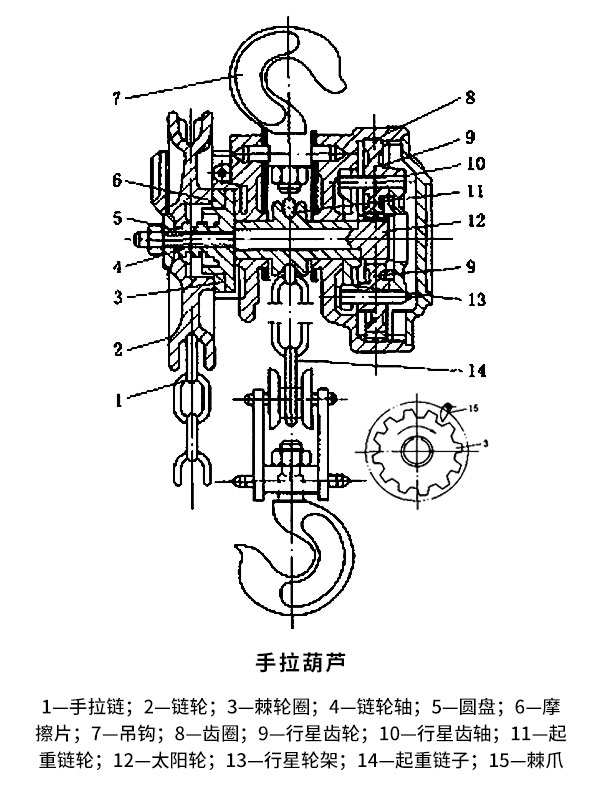

手拉葫蘆也叫手動鏈式起重機，俗稱倒鏈，是一種構造簡單、攜帶方便、使用簡易的小型起重機具，在煤炭企業中得到廣泛應用。在煤礦井上無電源場所和井下任何場所，用它來起吊小型設備，進行安裝和檢修工作都很方便。它由手拉鏈、鏈輪、棘輪、鏈輪軸與行星齒輪傳動機構等組成。當起吊重物時，拉動手拉鏈使鏈輪按順時針方向轉動，鏈輪沿著圓盤套筒上的螺紋向里移動，而將棘輪圈和摩擦片都壓緊在鏈輪軸上(鏈輪軸與圓盤牢固形成體)；棘輪圈只能順時針方向轉動，棘爪在棘輪圈上跳動發出嗒嗒的聲響。鏈輪軸4右端的太陽輪、行星輪與內齒圈相嚙合，,由于內齒圈固定,行星輪帶動行星輪架順時針轉動。
行星輪架與起重鏈輪固定，從而使起重鏈輪轉動，起重鏈上升停止拉動手拉鏈時，重物靠自重產生自鎖現象和棘爪阻止棘輪圈逆時針方向轉動而停止在空中。反之，當下放重物時，手拉鏈使鏈輪按逆時針方向轉動，鏈輪沿圓盤套筒上的螺紋向外移動、松開摩擦片，則鏈輪軸4右端的太陽輪使行星輪及行星輪架逆時針轉動，同時帶動起重鏈輪轉動，起重鏈子下降。當停止拉動手拉鏈起重鏈輪受重物作用仍要繼續逆時針方向轉動，行星輪機構同樣沿逆時針方向轉動使圓盤、摩擦片及棘輪圈之間互相壓緊而產生摩擦力，棘輪圈受棘爪阻止，不能向逆時針方向轉動，于是摩擦力作用在螺紋上產生自鎖，使重物停止在空中。
